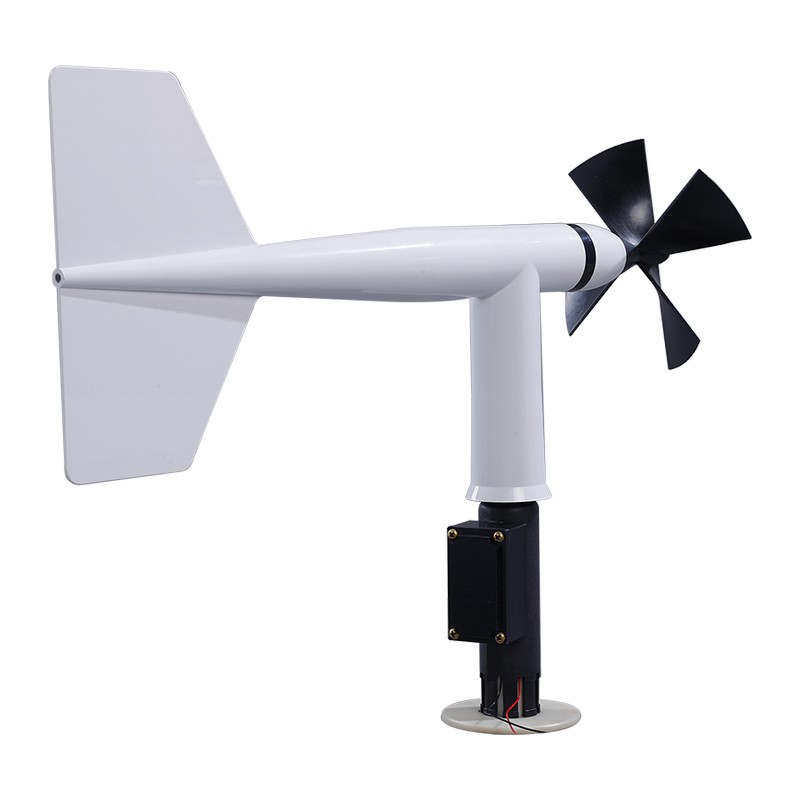

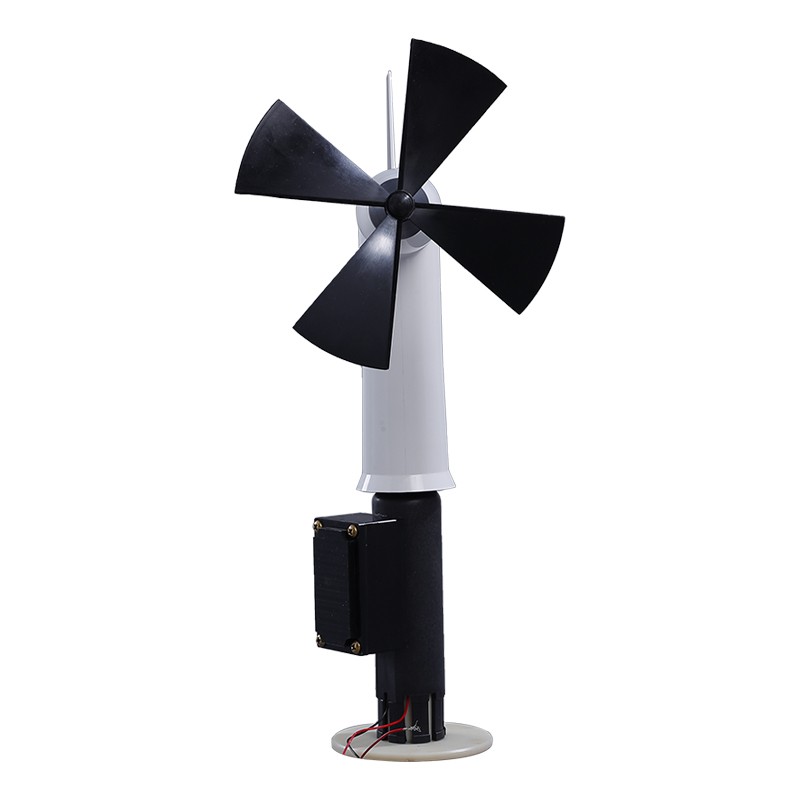

Anemômetro de hélice XF-C2

NÃO.

Item

Parâmetros técnicos

XF-C2L

XF-C2H

XF-C2S

1

Faixa de velocidade do vento

0-60m/s

0-100m/s

2

Precisão da velocidade do vento

±（{{0}},5 mais 0,05×V）m/s

±（{{0}},5 mais 0,05×V）m/s

±（{{0}},5 mais 0,05×V）m/s

3

Valor inicial da velocidade do vento

1.1m/s

1.0m/s

4

Resolução da velocidade do vento

0.2m/s

0.1m/s

5

Precisão da direção do vento

±5 graus

±3 graus

6

Resolução da direção do vento

1 grau

0.1 grau

7

Faixa de direção do vento

0-360 grau

8

Ângulo do vento correspondente

＜±10 graus

9

eixo

fibra de carbono

aço inoxidável

10

Material

AAS

PC

11

índice ambiental

-55 grau a 55 graus

-70 grau a 70 graus

12

Saída

Produtos padrão para interface RS485, protocolo NMEA, 0,5 metros de cabo de cobre com instruções

13

função personalizável

Sinal analógico, protocolo NMEA, ASCII (compatível com ASCII Vaisala), interface CAN (ASCII), SDI-12, ModbusRUT

14

Poder

Fonte de alimentação DC9-24V sem conversão de circuito, 12V±10% com placa de circuito

15

nível de proteção

IP66

16

Fixo

O produto padrão é a fixação do tipo luva

17

Outro

O diâmetro externo da hélice é de 180mm e o raio de rotação da cauda é de 380mm. Resistência estática da bobina de velocimetria 2700 ohms; O valor da tensão do sinal AC senoidal é 80mv a 100rpm e 8V a 1000rpm. Coeficiente de velocidade do vento: 0,098m/s correspondente a 1HZ; O sensor de direção do vento tem uma vida útil de 50 milhões de revoluções.

18

Padrão

1.GB/T24559-2009 《Anemômetro de hélice marítimo expresso

IEC61162-1 《Interface Digital para Navegação Marítima e Equipamento de Radiocomunicação express

19

Certificação

Relatório de túnel de vento CNAS, certificado meteorológico, relatório CMA: armazenamento em baixa temperatura, armazenamento em alta temperatura, trabalho em baixa temperatura, trabalho em alta temperatura, alternância de temperatura e calor, calor úmido constante, mudança de temperatura, névoa salina, teste de água, impacto, vibração
