Radiômetro Direto

INSTRUMENTO DE RADIAÇÃO DIRETA DE RASTREAMENTO AUTOMÁTICO

TBS-2C

Manual

Visão geral:

Para medir a radiação que é a superfície solar vertical (ângulo de visão cerca de 0,5 °) e a radiação dispersa de um céu muito estreito em forma de anel ao redor do sol, é chamada de radiação solar direta e é medida com um instrumento de radiação direta.

PRINCÍPIO & CARACTERÍSTICAS ESTRUTURAIS

É composto principalmente por um tubo de luz e um dispositivo de rastreamento automático. O interior do tubo de luz é composto de sete barras de luz, um tubo interno, um termopilo e um tubo dessecante. Sete barras de luz são usadas para reduzir reflexos internos, formar o ângulo de abertura do instrumento e limitar a turbulência do ar dentro do instrumento. Na parte externa da barreira luminosa há um tubo interno, que sela o ar seco dentro da barreira de luz e do tubo externo para reduzir o impacto da temperatura ambiente na termelétrica. Uma placa de vidro de quartzo JGS3 é instalada na boca externa do cilindro, que pode transmitir luz de radiação com um comprimento de onda de 0,27-3,2μm, o que é conveniente para a medição direta da radiação solar. Um dessecante é instalado no cilindro para evitar a formação de condensação de umidade.

A parte indutiva do medidor de radiação direta é a parte central do tubo de luz, que é composta de uma termepilação eletroplaca de ferida de arame de resposta rápida. O lado da parte de indução voltada para o sol é revestido com tinta preta fosca. Abaixo está o contato térmico do termeléque. Quando a luz solar atinge o contato térmico, a temperatura sobe. Forma uma diferença de temperatura com o contato frio do outro lado, o que gera uma força eletromotiva. A força eletromotiva é diretamente proporcional à intensidade da radiação solar direta.

O dispositivo de rastreamento automático é composto por uma placa base, um mostrador de latitude, um motor de passo, um anel condutor e uma caixa de turbina (para ajustar a inclinação do sol). O motor de piso é a fonte de energia, e só pode ser controlado e operado pelo "Controlador de Tabela Reta" produzido pela nossa empresa (não torça o dispositivo de rastreamento automático manualmente). O dispositivo de rastreamento tem alta precisão, e o erro do ângulo de rotação está dentro de 0,25 ° dentro de uma semana, ou seja, menos de 1 minuto. Desde que seja instalado corretamente, um rastreamento automático preciso pode ser alcançado.

ESPECIFICAÇÃO TÉCNICA

1. Sensibilidade: 7 ~ 14μV ◗ W.m^-2

2. Tempo constante: ≤15S (99%)

3. Resistência interna: cerca de 80 ohms

4. Precisão de rastreamento:<168h ±="" 1="">

5. Ângulo de abertura: 4 °

6. Estabilidade anual: ± 1% (taxa de alteração de sensibilidade)

7. Ambiente de trabalho: -45 °C ~ + 45 °C

8. Fonte de alimentação: AC220V ou DC12V

9. Peso: 5Kg

10. Faixa de medição: 0 ~ 2000W / m²

11. Saída de sinal: 0 ~ 20mV (4 ~ 20mA pode ser saída com transmissor de corrente padrão DL-2)

12. Precisão de medição: tabela de trabalho<5%; standard="" table=""><>

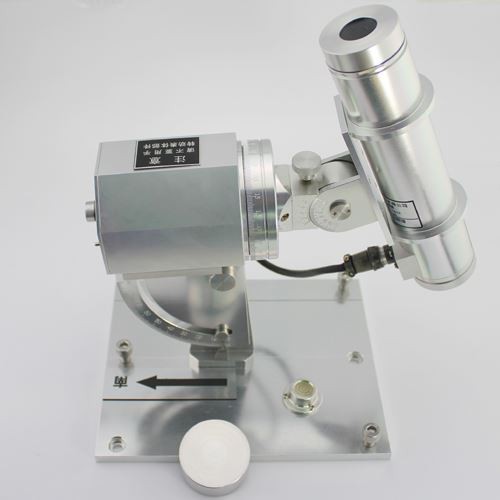

1. Bolha horizontal

2.Botão de ajuste horizontal

3.Pointer

4.Conecte o soquete ao coletor

5.Escala de tempo

6.Escala de declinação

7.Cartucho dessecante

8.Tubo de luz

9.Parafuso de conexão

10.Discagem latitude

11.Botão de ajuste de latitude

12.Andar

13.Botão de ajuste de inclinação solar

14.Linha de base do tempo

15.buraco de luz

16.ponto de luz

Instruções de fiação:
